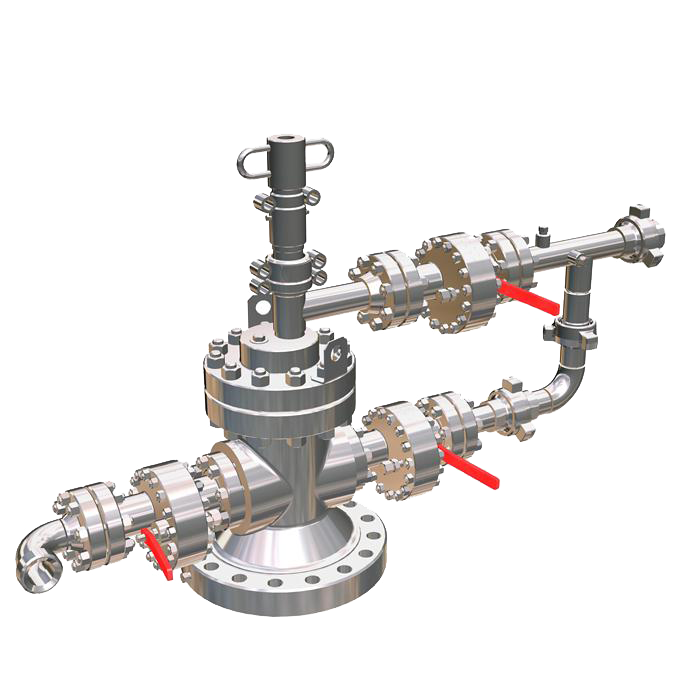

Арматура штангонасосная
Предназначена для герметизации устья нефтяных скважин, подвески скважинного трубопровода, управления потоком рабочей среды, контроля над параметрами скважинной среды в трубном и затрубном пространстве.
Рабочая среда - природный газ, вода, пар, нефть, нефтепродукты, жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой.
Производится по СТ 1896-е-1948-01-ТОО-20-03-2018.
Климатическое исполнение - У1, XЛ1, УХЛ1 по ГОСТ 15150-69. Арматура штангонасосная предназначена для эксплуатации на открытом воздухе в следующих макроклиматических районах с категорией размещения 1 по ГОСТ 15150: с умеренным климатом - исполнение У(N); с холодным климатом - исполнение XЛ(F); с умеренным и холодным климатом - исполнение УХЛ(NF).
|
Климатическое исполнение |
Температура воздуха, °С |
|
|
верхнее значение |
нижнее значение |
|
|
У(N) |
плюс 45 |
минус 40 |
|
ХЛ(F)/УХЛ(NF) |
плюс 40 |
минус 60 |
Технические данные
|
Наименование |
Значение |
|
Условный проход боковых струн, мм |
50, 65 |
|
Рабочее давление МПа |
14, 21 |
|
Диаметр подвешиваемого скваженного трубопровода по ГОСТ 633-80, мм |
73 |
|
Тип запорных устройств |
Задвижка шиберная, задвижка дисковая |
|
Рабочая среда |
Морская техническая и сточная нефтепромысловая вода с содержанием примесей не более 0,5% и размеров твердых частиц не более 0,1мм с суммарным содержанием Н2S и СО2 до 0,003%, либо СО2 до 6% по объему. |
|
Климатическое исполнение по ГОСТ 15150-69 |
ХЛ, УХЛ |
|
Температура окружающей среды °С |
от -60 до +40 |
|
Количество подвешиваемых колонн |
1 |
|
Способ подвешивания подъемных колонн |
На резьбе адаптера НКТ 73 |
Материал основных деталей
|
Наименование |
Марка материала |
|
Трубная головка |
Сталь 20ГЛ/Сталь 30ХМЛ |
|
Переводник трубной головки |
Сталь 40Х/Сталь 30ХМЛ |
|
Заглушка |
Сталь 40Х |
|
Фланец воротниковый |
Сталь 20Х |
