Задвижки клиновые (ЗК) в Петропавловске

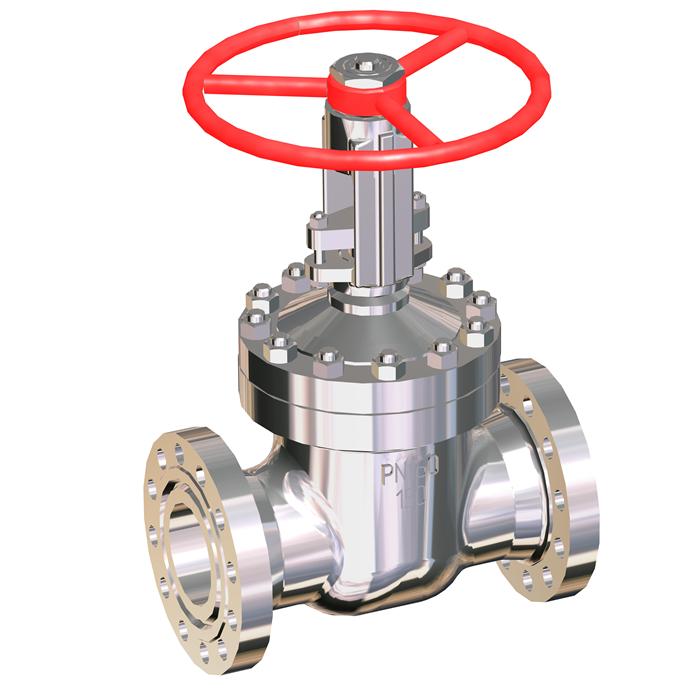

Задвижка клиновая 4,0 МПа

Выберите другую продукцию из этой категории:
1,6 МПа 2,5МПа 4,0МПа 16 МПа

Назначение задвижек клиновых. Устанавливаются в качестве запорных устройств на трубопроводах. Рабочая среда - нефть, нефтепродукты, природный газ, а так же в системах по­жаротушения и на трубопроводах подачи воды или пара в системах тепловых сетей, котельных и ТЭЦ.

Производятся по СТ 1896-е-1948-01-ТОО-20-02-2018

Установочное положение - любое, кроме электроприводом вниз.

Климатическое исполнение - У1, XЛ1, УХЛ1 по ГОСТ 15150-69. Задвижки клиновые предназначены для эксплуа­тации на открытом воздухе в следующих макроклиматических районах с категори­ей размещения 1 по ГОСТ 15150: с умеренным климатом - исполнение У(N); с холодным климатом - исполнение XЛ(F); с умеренным и холодным климатом - исполнение УХЛ(NF).

Технические характеристики

Наименование	Значение
Проход условный, DN Давление рабочее, PN, МПа	DN 50 (PN 1,6; 2,5; 4,0; 6,3) DN 80 (PN 1,6; 2,5; 4,0; 6,3) DN 100 (PN 1,6; 2,5; 4,0; 6,3; 16,0) DN 150 (PN 1,6; 2,5; 4,0; 6,3; 16,0) DN 200 (PN 1,6; 2,5; 4,0; 6,3) DN 250 (PN 4,0; 6,3)
Рабочая среда	вода, пар, масла, нефть, неагрессивные жидкие и газообразные среды, по отношению к которым материалы, применяемые в задвижке, коррозиестойкие
Температура рабочей среды, °C.	до + 120
Температура окружающей среды:	от -45°C до +45°C
Направление подачи среды	любое.
Класс герметичности по ГОСТ 9544	А
Присоединение к трубопроводу	фланцевое по ГОСТ 33259-2015
Тип привода	ручной (маховик), возможность комплектации электроприводом
Материалы уплотнительных поверхностей седла и клина	сталь 20Х13

Класс герметичности: А по ГОСТ 9544-2015

Присоединение к трубопроводу: фланцевое; с патрубками под приварку.

Присоединительные размеры фланцев по ГОСТ 33259-2015

Строительная длина по ГОСТ 3706-93

Температура рабочей среды: от -40°С до +120°С

Задвижки изготавливаются с ручным управлением (маховик/редуктор) и под электропривод.

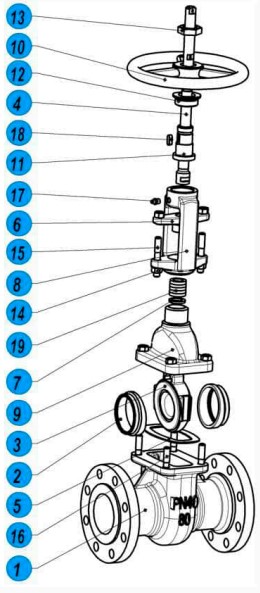

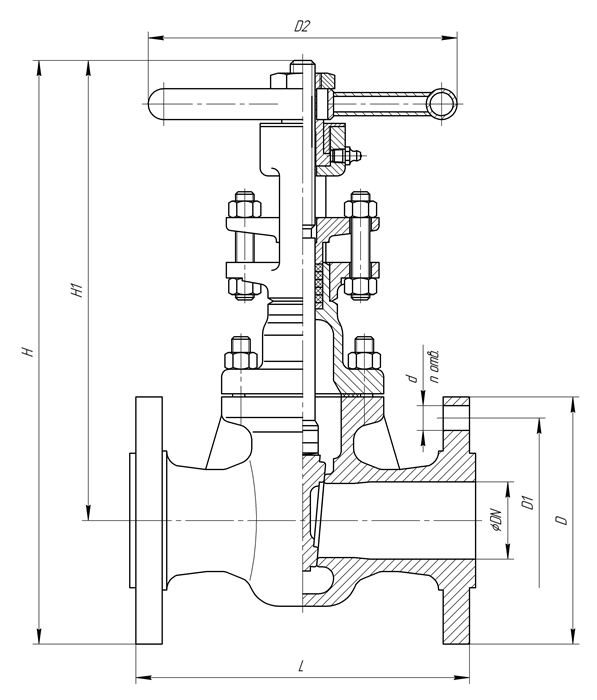

Основные размеры

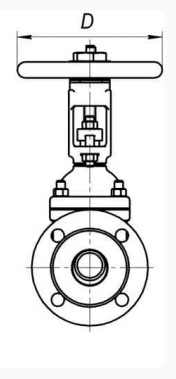

Габаритные размеры

Условный проход, мм.	Рабочее давление, МПа	Строительная длина по ГОСТ 3706-93 – L, мм.	Высота H, мм.	Диаметр D, мм.	Масса, кг.
50	1,6	178	200	375	14,4
	2,5	216	200	375	16,5
	4,0	216	200	375	16,5
	6,3	292	280	476	38,0
80	1,6	280	240	505	29,0
	2,5	283	240	505	30,0
	4,0	283	240	505	30,0
	6,3	356	326	593	68,0
100	1,6	300	240	564	41,0
	2,5	305	240	566	41,0
	4,0	305	240	566	42,4
	6,3	432	290	712	103,0
	16,0	432	390	752	132,0
150	1,6	267	240	715	65,1
	2,5	403	350	725	72,0
	4,0	403	350	725	72,0
	6,3	559	510	877	195,0
	16,0	559	510	883	256,0
200	1,6	292	240	893	145,0
	2,5	419	390	1030	206,0
	4,0	419	390	1035	210,0
	6,3	660	450	1048	287,0
250	4,0	457	500	1103	345,0
	6,3	650	500	1115	384,0
