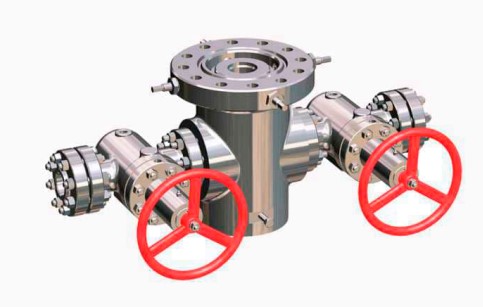

Обвязка колонная (Головка для трубы насосно-компрессорной)
Обвязка колонная (Головка для трубы насосно-компрессорной) предназначена для обвязки верхних концов смежных обсадных колонн, выступающих над устьем скважины, с целью герметизации кольцевого пространства между ними
| Наименование | Значение |
|---|---|
| Количество обсадных колон | 1, 2 - ОКК1, ОКК2 |
| Условные диаметры обвязываемых колонн, мм | 140, 146, 168, 178, 219, 245 (73) |
| Рабочее давление, PN, МПа | 14, 21, 35 |
| Тип колонной подвески | Клиновая (резбовая) |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ, УХЛ |
| Температура окружающей среды, °C. | от минус 60 до +40 |
| Рабочая среда | Морская техническая и сточная нефтепромысловая вода с содержанием примесей не более 0,5% и размеров твердых частиц не более 0,1мм. с суммарным содержанием H2S и CO2 до 0,003%, либо CO2 до 6% по объему |
| Температура рабочей среды. °C: | до +120 (375) |
| Запорное устройство | Задвижка шиберная, задвижка дисковая |
| Присоединение боковых отводов к запорному устройству | Фланцевое по ГОСТ 28919-91 (РД 26-16-40-89) |

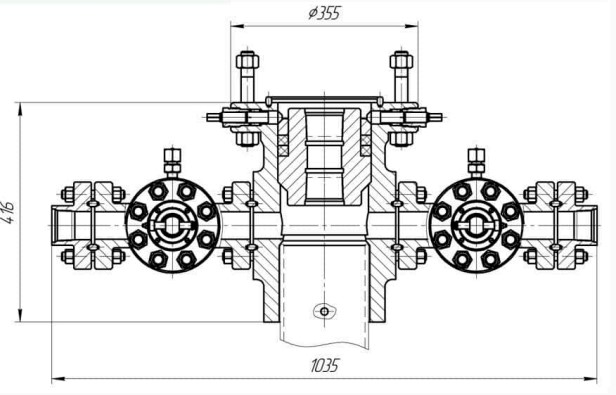

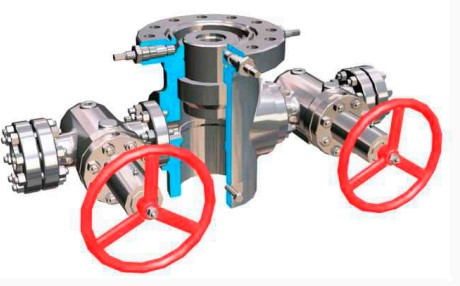

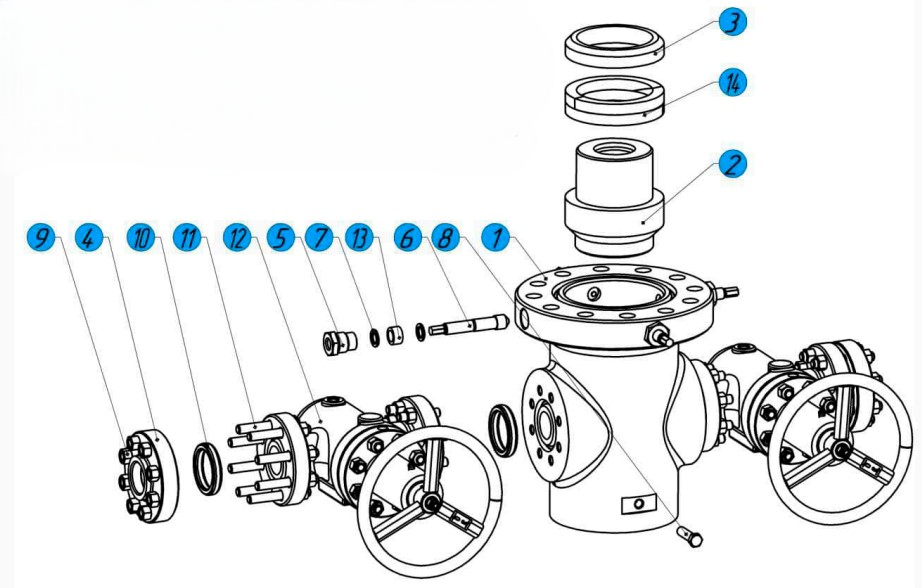

| № | Наименование | Материал | № | Наименование | Материал |
|---|---|---|---|---|---|
| 1 | Корпус | Сталь 30ХМЛ | 8 | Болт | Сталь 35 |
| 2 | Трубодержатель | Сталь 40Х | 9 | Гайка | Сталь 35 |
| 3 | Кольцо трубодержателя | Сталь 40Х | 10 | Прокладка | Сталь 20 |
| 4 | Фланец резьбовой | Сталь 40Х | 11 | Шпилька | Сталь 35 |
| 5 | Втулка резьбовая | Сталь 40Х | 12 | Задвижка шиберная | ЗМС |
| 6 | Болт | Сталь 20Х13 | 13 | Набивка сальниковая | РК-240Е |
| 7 | Шайба | Сталь 40Х | 14 | Набивка сальниковая | РК-240Е |
