Емкость сепарационная

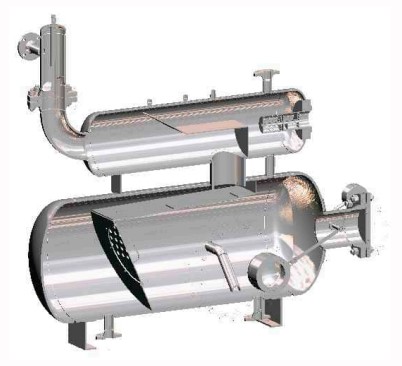

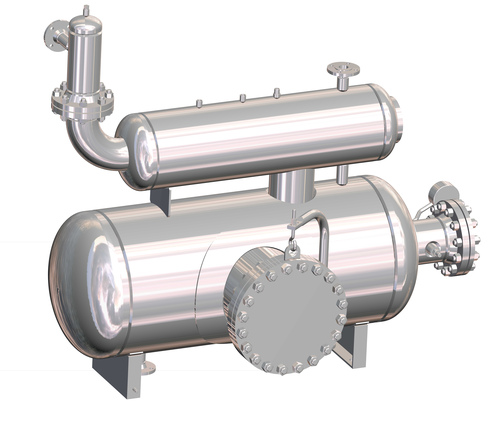

Емкость предназначена для отделения попутного газа от газонефтеводяной смеси, поступающей со скважины с целью последующих измерений дебитов. Конструктивно емкость сепарационная выполнена в виде двух горизонтально, один над другим, расположенных цилиндрических сосудов и гидроциклонной головки, выполняющей основную функцию сепарации. Внутри емкости имеются перегородки, направляющие полки и решетка для улавливания инородных предметов.
| Наименование | Значение | |
|---|---|---|
| Рабочее давление, МПа | 4,0 | |
| Расчетное давление, МПа | 4,0 | |
| Пробное давление испытания при изготовлении, МПа | 5,6 | |
| Рабочая температура, °C | От 0 до плюс 100 | |
| Расчетная температура стенки, °C | Плюс 100 | |
| Минимально допустимая отрицательная температура стенки, находящаяся под давлением, °C | Минус 40 | |
| Наименование рабочей среды | Газожидкостная смесь (нефть, попутный газ, пластовая вода) | |
| Характеристика рабочей среды | Класс опасности | 3 |
| Взрывоопасность | IIC-Т3 | |
| Пожароопасность | да | |
| Вместимость, м3 | 0,79 | |
| Масса пустого сосуда, кг | 1250 | |

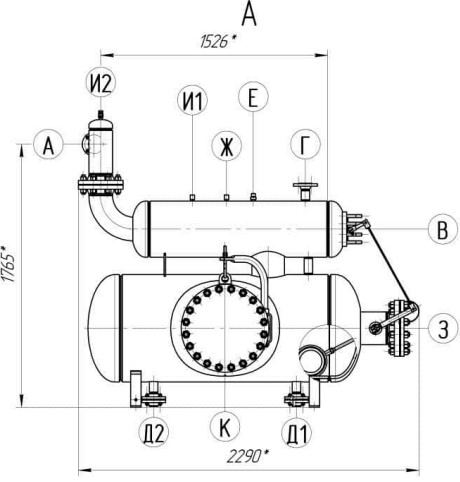

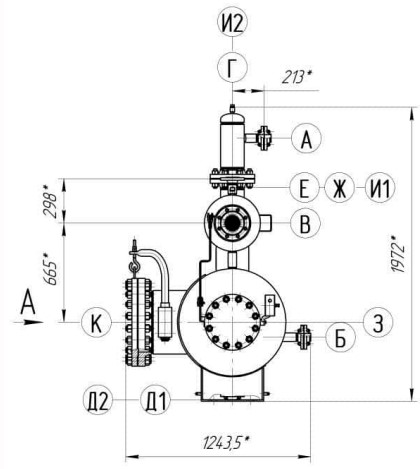

Таблица штуцеров
| Обозначение | Назначение | Кол-во | Фланцы | |||
|---|---|---|---|---|---|---|
| Ду, мм | Ру, кгс/см2 | Стандарт ГОСТ | Исполнения | |||
| А | Вход нефтегазовой смеси | 1 | 50 | 40 | 33259-2015 | E |
| Б | Выход нефти | 1 | 50 | 40 | 33259-2015 | E |
| В | Выход газа | 1 | 100 | 40 | 33259-2015 | B |
| Г | Подключение аварийного клапана | 1 | 50 | 40 | 33259-2015 | E |
| Д1, Д2 | Дренаж | 2 | 50 | 40 | 33259-2015 | E |
| Е | Штуцер сброса газа | 1 | G3/4" | - | - | - |
| Ж | Штуцер манометра | 1 | M20x1,5 | - | - | - |
| З | Подключение поплавка | 1 | 200 | 40 | 33259-2015 | F |
| И1, И2 | Воздушник | 2 | M20x1,5 | - | - | - |
| К | Люк | 1 | 400 | 40 | 28759.3-90 | 1 |
