Клапан (затвор) обратный
Клапан предназначен для автоматического предотвращения обратного потока среды

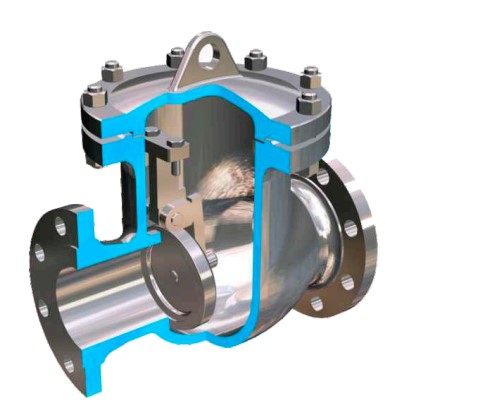

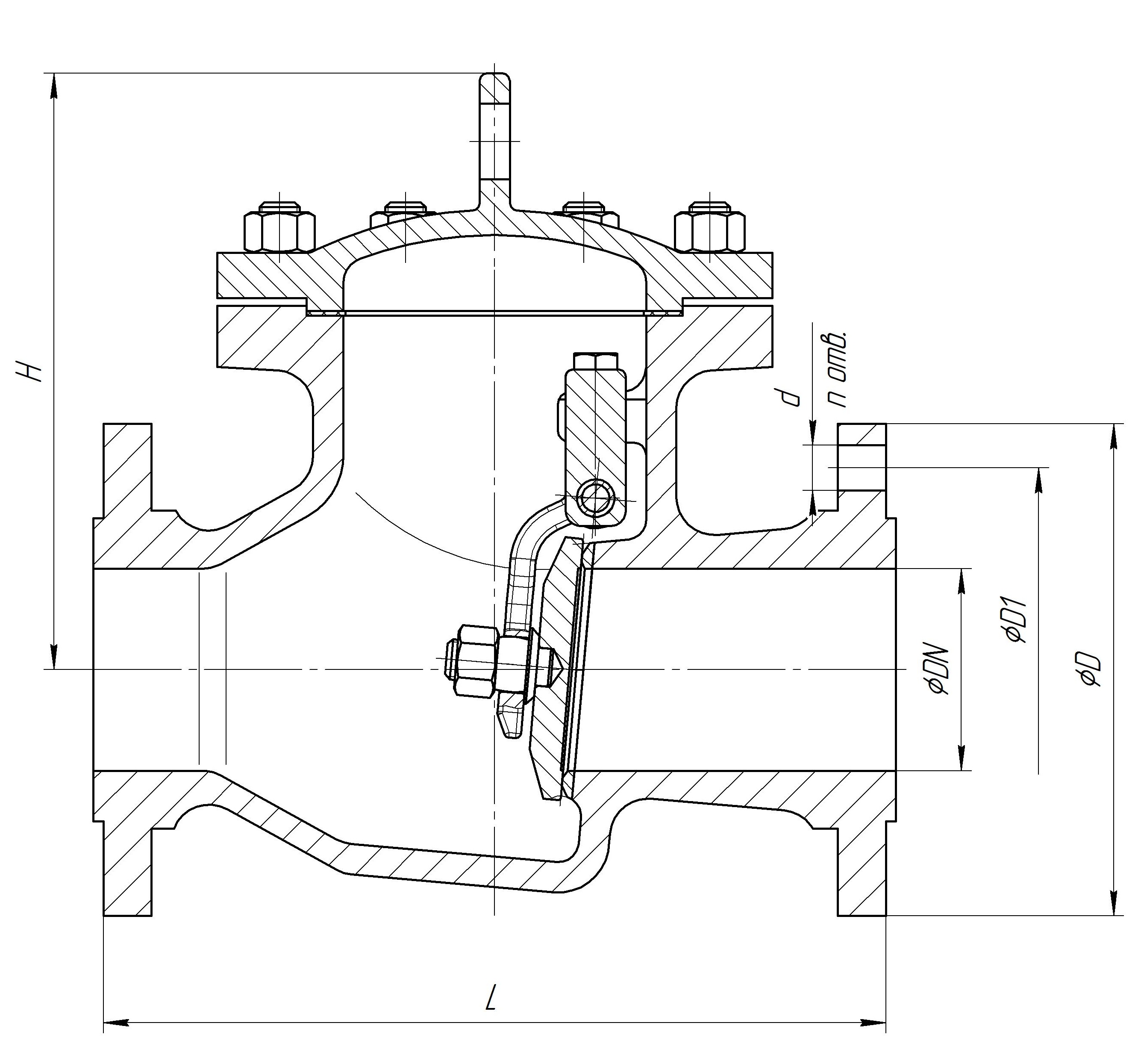

| Условный проход, мм | Рабочее давление кгс/м^2 | Строительная длина L, мм | Диаметр D, мм | Высота H, мм |
|---|---|---|---|---|
| 80 | 16 | 310 | 195 | 334 |
| 25 | 195 | 334 | ||
| 40 | 195 | 334 | ||
| 100 | 16 | 350 | 215 | 392 |
| 25 | 230 | 399 | ||
| 40 | 230 | 400 | ||
| 150 | 16 | 480 | 280 | 450 |
| 25 | 300 | 460 | ||
| 40 | 300 | 460 | ||
| 200 | 40 | 600 | 375 | 530 |
Технические характеристики
| Наименование | Значение | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Проход условный, DN, мм | 80 | 100 | 150 | 200 | ||||||
| Давление условное PN, МПа | 1,6 | 2,5 | 4,0 | 1,6 | 2,5 | 4,0 | 1,6 | 2,5 | 4,0 | 4,0 |
| Температура рабочей среды °C | от -20 до +120 | |||||||||
| Коэффициент сопротивления, не более | 0,9 | |||||||||
| Среда рабочая | Вода, воздух, пар, нефть, нефтепродукты, жидкие и газообразные среды не агрессивные к стали с температурой от минус 20°C до плюс 120°C | |||||||||
| Тип присоединения | Фланцевое по ГОСТ 33259 | |||||||||
| Масса не более, кг | 28 | 28 | 32 | 58 | 60 | 60 | 104 | 106 | 106 | 179 |

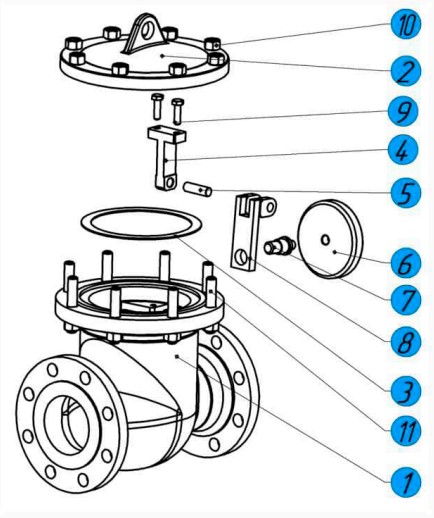

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Сталь 20 с наплавкой 20Х13 |
| 2 | Крышка | Сталь 20 |
| 3 | Прокладка | Паронит ПМБ-1 |
| 4 | Кронштейн | Сталь 20 |
| 5 | Ось | Сталь 40Х |
| 6 | Захлопка | Сталь 20 с наплавкой 20Х13 |
| 7 | Палец | Сталь 20 |
| 8 | Кронштейн | Сталь 20 |
| 9 | Болт | Сталь 35 |
| 10 | Гайка | Сталь 35 |
| 11 | Шпилька | Сталь 35 |
